Alors que les expéditions mondiales de smartphones pliables continuent d’augmenter,Écrans LCD de la série Foldsont devenus l’un des segments les plus techniquement exigeants du marché secondaire de l’électronique grand public. Contrairement aux processus standardisés pour les écrans plats traditionnels, les écrans flexibles présentent des défis uniques en termes de structure physique, de caractéristiques électriques et de modes de défaillance, nécessitant des capacités spécialisées en matière de tests, de classement et de remise à neuf.
Selon les données d'IDC, les expéditions mondiales de smartphones pliables ont dépassé 22 millions d'unités en 2025, avec une base installée cumulée dépassant les 50 millions d'unités. Samsung détient environ 65 % de ce marché, ce qui fait de sa série Fold la plus grande source de demande de réparation sur le marché secondaire pour les écrans LCD de la série Fold. Les recherches de l'industrie indiquent un taux de défaillance lié à l'écran de 7 à 9 % dans les 12 mois suivant l'utilisation des appareils pliables, ce qui est nettement supérieur au taux de 3 à 5 % pour les téléphones phares traditionnels de type barre. Les fractures des câbles flexibles au niveau des charnières, le délaminage du substrat flexible et la défaillance du capteur tactile figurent parmi les trois principaux modes de défaillance. Les coûts officiels de remplacement des nouveaux écrans pliables varient généralement de 200 à 400, avec des délais d'attente de 5 à 10 jours ouvrables. Cette réalité a accéléré la maturation des canaux professionnels de récupération et de remise à neuf des écrans LCD de la série Fold.

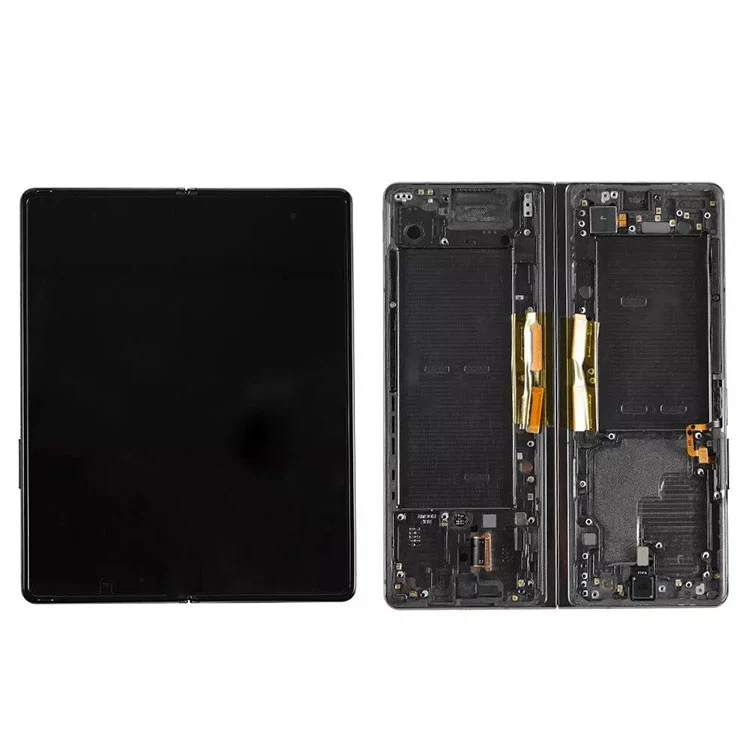

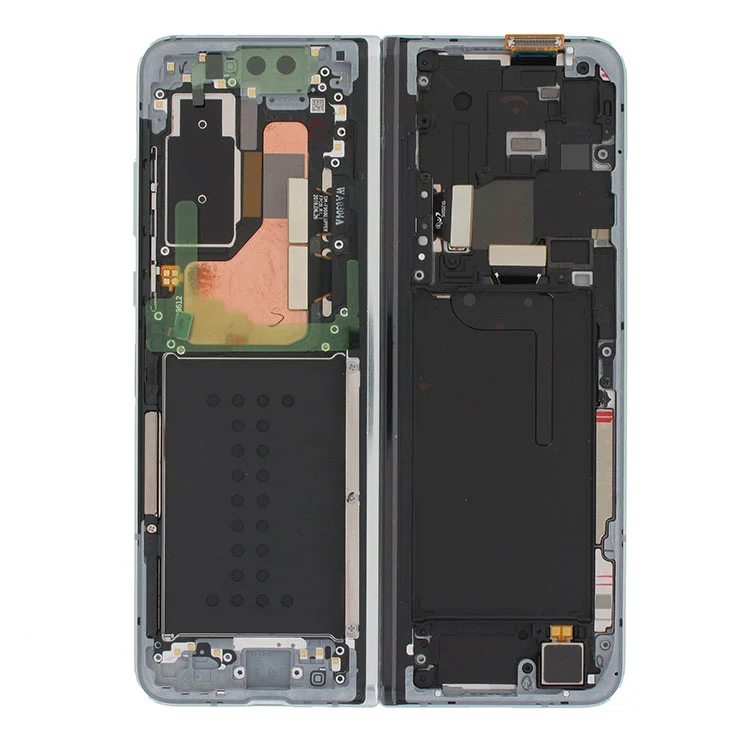

Le tableau suivant présente les identifiants de modèle et les principales spécifications techniques des écrans LCD de la série Fold actuellement disponibles sur le marché secondaire :
| Modèle de produit | Appareil compatible | Type de panneau | Taille de l'affichage principal | Résolution | Taux de rafraîchissement | Circuit intégré de pilote |
|---|---|---|---|---|---|---|
| Plier 6 LCD | Galaxy Z Fold6 | AMOLED dynamique 2X | 7,6" | 2160×1856 | 120 Hz | S6SY761X |
| Plier 5 LCD | Galaxy Z Fold5 | AMOLED dynamique 2X | 7,6" | 2176×1812 | 120 Hz | S6SY761 |
| Plier 4 LCD | Galaxy Z Fold4 | AMOLED dynamique 2X | 7,6" | 2176×1812 | 120 Hz | S6SY760 |
| Plier 3 LCD | Galaxy Z Fold3 | AMOLED dynamique | 7,6" | 2208×1768 | 120 Hz | S6SY759 |
| Plier 2 LCD | Galaxy Z Fold2 | AMOLED dynamique | 7,4" | 2213×1689 | 120 Hz | S6SY758 |
| Plier l'écran LCD | Galaxy Fold (1ère génération) | AMOLED dynamique | 7,3" | 2152×1536 | 60Hz | S6SY757 |
Remarque sur la compatibilité :Le brochage des connecteurs et l'affectation des câbles flexibles diffèrent selon les générations. Le remplacement entre générations n’est pas pris en charge.
D'un point de vue technique, les échecs dansÉcrans LCD de la série Foldsuivre des modèles physiques identifiables plutôt qu’une distribution aléatoire.
Fracture de fatigue due à des traces métalliques dans la zone des charnières
Les traces métalliques multicouches (lignes de données, lignes de balayage, lignes électriques) situées sous le panneau OLED flexible subissent des contraintes de flexion cycliques lors de pliages répétés. Les données de laboratoire montrent que même si Samsung évalue ces écrans à 200 000 fois, une utilisation réelle avec des tolérances de charnières et une pénétration de poussière produit des microfissures dans certains échantillons après 80 000 à 100 000 cycles. Les tests électriques révèlent une ou plusieurs lignes verticales (claires ou sombres), indiquant des circuits ouverts ou des courts-circuits. Ce type de défaillance peut être résolu grâce à un équipement de liaison de précision, localisant les points de fracture sous un grossissement de 100x et rétablissant les connexions électriques à l'aide d'un film conducteur anisotrope (ACF) avec liaison par thermocompression.
Délaminage du substrat flexible entraînant une perte de contact
La couche de capteur tactile sur les écrans pliables utilise généralement des nanofils d'argent ou des matériaux à mailles métalliques recouverts d'un substrat en polyimide flexible. Un pliage prolongé peut provoquer une séparation localisée entre le substrat et la couche adhésive optique du verre de protection, entraînant une interruption du signal tactile. Le symptôme typique est une bande de 2 à 3 cm de large au milieu de l’écran sans réponse tactile. Cela nécessite un nettoyage et un relaminage en salle blanche à l'aide d'un adhésif optique à haute transmission avec un équipement de collage sous vide. Moins de 12 à 15 % des centres de réparation peuvent résoudre ce problème de manière cohérente.
Panne complète du circuit intégré du pilote ou du câble flexible
Certains écrans LCD de la série Fold semblent physiquement intacts mais n'affichent aucune sortie d'affichage. Les tests d'isolation des défauts identifient généralement soit un circuit intégré de pilote défaillant, soit un long câble flexible cassé traversant la zone de charnière, ce qui représente le point faible mécanique du chemin du signal. Après avoir localisé le segment défectueux à l'aide des cartes de diagnostic, le câble flexible peut être remplacé ou le circuit intégré du pilote reballé. Ce type de réparation présente le coût le plus bas parmi les trois principales catégories d'échecs, avec des taux de réussite supérieurs à 85 %.
Norme de notation à cinq niveaux
Les opérations de récupération professionnelles ont établi un système de notation raffiné pour le traitement des écrans LCD de la série Fold :
| Grade | Définition | Norme de test électrique | Chemin de disposition |
|---|---|---|---|
| A | Bonne unité pleine fonction | Déviation tactile <1,5 mm sur toute la zone, uniformité de la luminosité >85 %, aucun défaut d'affichage | Recirculation directe |
| B | Défaut esthétique mineur | Fonctionnalité complète, rayures mineures du polariseur ou usure du cadre autorisées | Circulation nettoyée et déclassée |
| C | Défaillance fonctionnelle réparable | Fracture de flexion, défaillance du circuit intégré ou anomalie de la carte pilote, mais panneau et couche tactile intacts | Entrez dans le processus de collage/relaminage |
| D | Défaillance fonctionnelle non réparable | Fuite de liquide du panneau, brûlure OLED ou fracture physique du substrat | Démonter pour les pièces au niveau des composants |
| E | Terminé | Dommages traversant la structure sur plusieurs couches | Valorisation matière |
Les données de l'industrie issues des cycles de récupération réels montrent que parmi les écrans LCD de la série Fold collectés, les grades A et B représentent ensemble 18 à 22 %, le grade C représente 35 à 40 % et les grades D et E constituent le reste. Plus de la moitié des écrans défectueux ont une valeur de réutilisation ou de récupération de composants, nettement supérieure au taux de réutilisation d'environ 30 % pour les écrans LCD plats traditionnels.
Une classification précise des écrans LCD de la série Fold nécessite une matrice d'équipement de test dédiée :
| Catégorie de test | Équipement | Spécifications clés | Éléments de test |
|---|---|---|---|
| Électrique | Testeur d'affichage | Prise en charge du protocole MIPI, 3,3 V-5,5 V réglable | Échelle de gris, couleur unie, motifs dégradés |
| Électrique | Carte de test tactile | Balayage matriciel de 126 points, précision de ± 0,5 mm | Détection de zone morte, mesure de dérive |
| Électrique | Support de vieillissement | 72 heures, cycle 25°C-45°C | Dépistage des défaillances latentes |
| Optique | Tableau de transmission de la lumière | 5000-8000 Lux réglable | Fuite de liquide, dommages par écrasement, bulles de polariseur |
| Optique | Jauge de profondeur de pli | Capteur de déplacement laser, précision de ±0,01 mm | Mesure physique de la profondeur du pli |
| Visuel | Microscope | Grossissement 100-200x | Oxydation du doigt d'or, micro-fissures |
| Fiabilité | Chambre de température/humidité | 60°C / 90% HR | Validation de stabilité après réparation |
| Fiabilité | Testeur de pliage | 15-20 cycles/minute, angle programmable | Échantillonnage de durée de vie en courbure |
L'analyse des écrans récupérés de la série Samsung Fold révèle différentes répartitions des modes de défaillance selon les générations :
| Modèle d'écran | Fracture de flexion | Délaminage tactile | Câble IC/flexible | Autre | Taux de réparabilité global |
|---|---|---|---|---|---|
| Plier 6 LCD | 41% | 18% | 24% | 17% | 67% |
| Plier 5 LCD | 44% | 16% | 22% | 18% | 68% |
| Plier 4 LCD | 46% | 15% | 21% | 18% | 68% |
| Plier 3 LCD | 52% | 12% | 19% | 17% | 71% |
| Plier 2 LCD | 48% | 14% | 20% | 18% | 69% |
| Plier l'écran LCD | 38% | 10% | 35% | 17% | 72% |
Les nouvelles générations Fold 6 et Fold 5 présentent une conception de câble flexible légèrement améliorée avec des taux de fracture inférieurs à ceux du Fold 3. Les écrans Fold de première génération ont des taux de défaillance des circuits intégrés de pilote plus élevés, mais sont généralement plus faciles à réparer, ce qui se traduit par la réparabilité globale la plus élevée de toutes les générations.
Voici les fourchettes de prix de référence des écrans LCD de la série Fold par qualité dans la distribution B2B (USD par unité, données de marché du premier trimestre 2026) :
| Modèle d'écran | Catégorie A | Catégorie B | Catégorie C (réparé) | Catégorie D (pièces) |
|---|---|---|---|---|
| Plier 6 LCD | 165-190 $ | 140-160 $ | 85-105 $ | 35-45$ |
| Plier 5 LCD | 110-130 $ | 90-110 $ | 55-70$ | 25-35$ |
| Plier 4 LCD | 80-95 $ | 65-80 $ | 40-50 $ | 18-25$ |
| Plier 3 LCD | 55-65$ | 45-55 $ | 30-38$ | 12-18 $ |
| Plier 2 LCD | 35-45$ | 28-35$ | 18-25$ | 8-12 $ |
| Plier l'écran LCD | 25-32 $ | 18-25$ | 12-18 $ | 5-8 $ |
Remarques sur les prix :Les unités de catégorie A conviennent aux canaux de réparation exigeant une qualité supérieure. Les unités réparées de catégorie C (après collage ou remplacement du polariseur) offrent toutes les fonctionnalités pour les acheteurs sensibles au prix. Les pièces de qualité D fournissent des câbles flexibles, des circuits intégrés de pilote et des polariseurs pour les réparations au niveau des composants.
Pour les sixÉcrans LCD de la série Fold(Pli 6 / Pli 5 / Pli 4 / Pli 3 / Pli 2 / Pli LCD), un approvisionnement stable de qualité complète est disponible, comprenant :
Toutes les expéditions sont soumises à des tests d'affichage, à une numérisation tactile sur toute la zone et à une évaluation visuelle avec des rapports de test fournis.
